LITTLEJOHN, G. S. Design Estimation of the Ultimate Load-Holding Capacity of Ground Anchors. Ground Engineering, 1980, vol. 13, no. 8, p. 25-39.
Charakter metody
Semiempirická metoda (matematický vztah obsahující empirické konstanty)
Omezení v použití metody
Soudržné zeminy,
Zemní kotvy bez tlakové/vysokotlaké injektáže,
Předpoklad rovnoměrné (konstantní) mobilizace plášťového tření podél kořene kotvy.
Popis metody
Mezní síla - odpor zemní kotvy proti vytržení `F_max` [kN] se spočítá podle vztahu (1):
`F_max=pid_kl_kalphas_u`
(1)
`d_k`
[m]
průměr kořene kotvy
`l_k`
[m]
délka kořene kotvy
`s_u`
[kPa]
neodvodněná smyková pevnost
`alpha`
[-]
empirická konstanta
Hodnoty empirické konstanty `alpha` v závislosti na neodvodněné smykové
pevnosti jsou uvedeny na obr. 1 (Briaud et al., 1980) a v tab. 1.

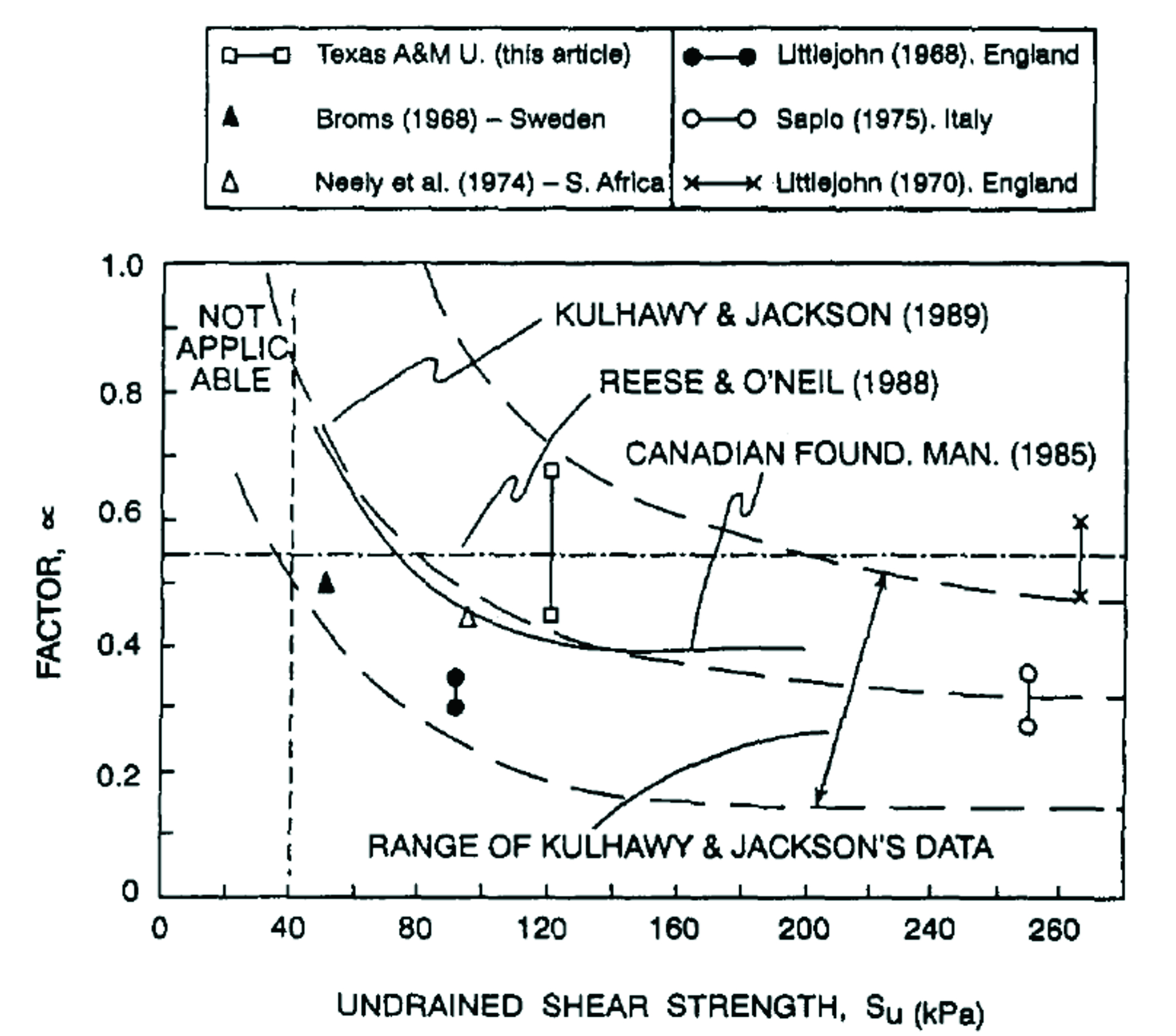

Obr. 1 Grafická závislost konstanty `alpha` na neodvodněné smykové pevnosti `s_u` (převzato z Briaud et al., 1980)
Tab. 1 Hodnoty konstanty `alpha` pro různé typy soudržných zemin
Popis zeminy*
`s_u` [kPa]
`alpha` [-]
Reference
Překonsolidovaný jíl; Londýn, Velká Británie
90
0,3 – 0,35
Littlejohn (1968)
Překonsolidovaný jíl; velmi pevná konzistence; Taranta, Itálie
270
0,28 – 0,36
Sapio (1975)
Slín; pevná až velmi pevná konzistence; Leicester, Velká Británie
287
0,48 – 0,6
Littlejohn (1970)
Jílovitý silt; Johnnesburg, Jižní Afrika
95
0,45
Neely et al. (1974)
Jíl; pevná konzistence; Texas, USA
120
0,43 – 0,66
Briaud (1998)
* konzistenční stavy uváděny podle ČSN EN ISO 14688-2
