Zemní a horninové kotvy

Barley (1995)

Autor metody a publikace

BARLEY, A. D. Theory and practice of the Single Bore Multiple Anchor System. In Proc. Int. Symposium: Anker in Theorie und Praxis, Salzburg. 1995, p. 293–301.

Charakter metody

Semiempirická metoda (matematický vztah obsahující empirické konstanty)

Omezení v použití metody

Soudržné zeminy,
Zemní kotvy bez tlakové/vysokotlaké injektáže,
Vztah pro výpočet koeficientu efektivity $f_(eff)$ byl sestaven z omezeného počtu výsledků zatěžovacích zkoušek.

Popis metody

Zavedením koeficientu efektivity $f_(eff)$ je možné do výpočtu zjednodušeně zahrnout vliv nekonstantní (nerovnoměrné) mobilizace smykového napětí podél kořene kotvy.

Mezní síla - odpor zemní kotvy proti vytržení $F_max$ [kN] se spočítá podle vztahu (1):

$F_max=pid_kl_ks_uf_(eff)$

(1)

$d_k$	[m]	průměr kořene kotvy
$l_k$	[m]	délka kořene kotvy
$s_u$	[kPa]	neodvodněná smyková pevnost
$f_(eff)$	[-]	koeficient efektivity

Pro výpočet koeficientu efektivity $f_(eff)$ v soudržných zeminách lze použít vztah (2):

$f_(eff)=al_k^b$

(2)

$a$	[-]	regresní součinitele
$b$	[-]	regresní součinitele

Barley (1995) stanovil na základě řady zatěžovacích zkoušek kotev především v londýnských jílech hodnoty regresních součinitelů $a=1,6$ a $b=-0,6$

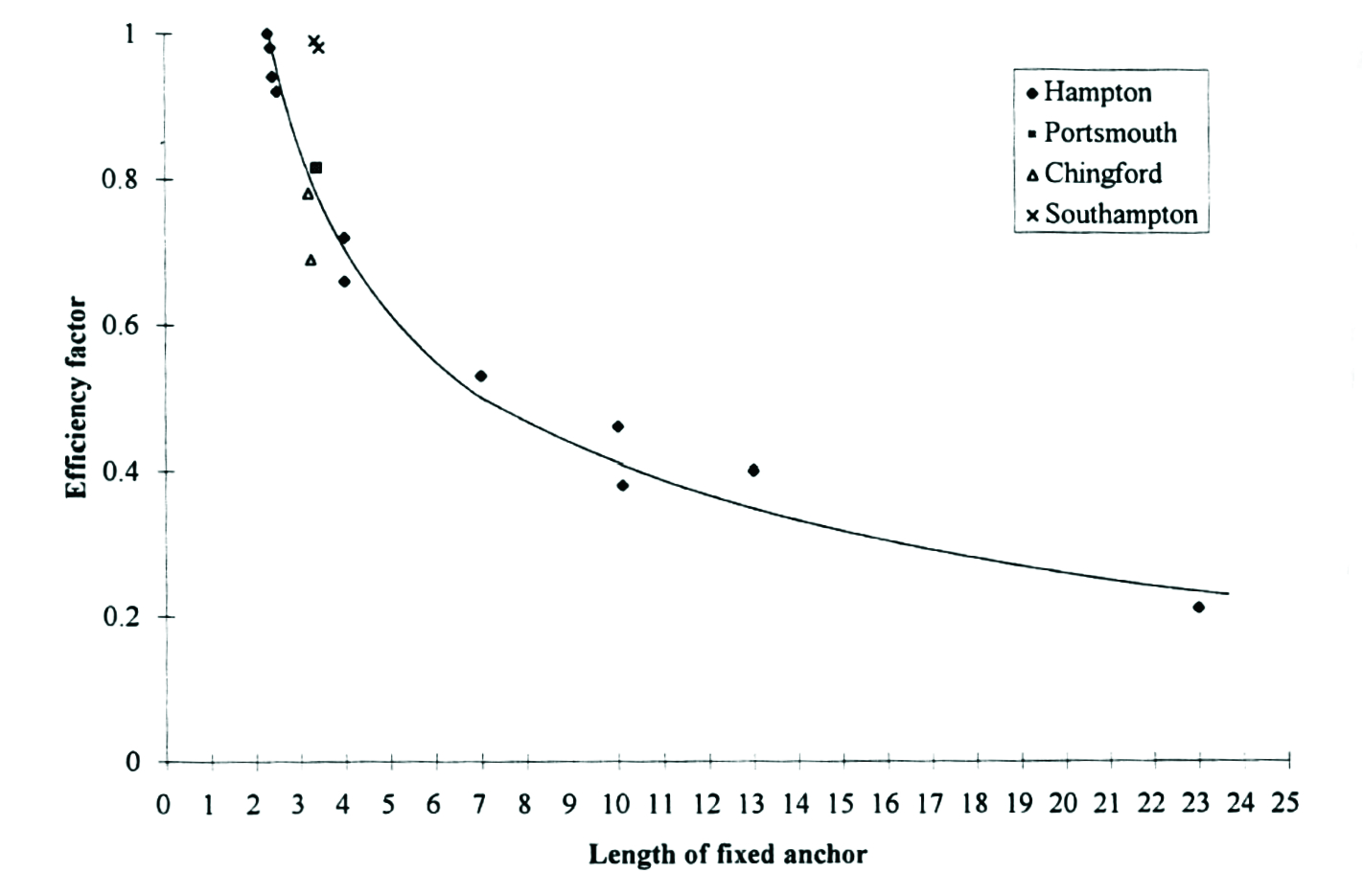

Obr. 1 Závislost koeficientu efektivity $f_(eff)$ na délce kořene $l_k$ (převzato z Barley, 1995)

Výpočet
